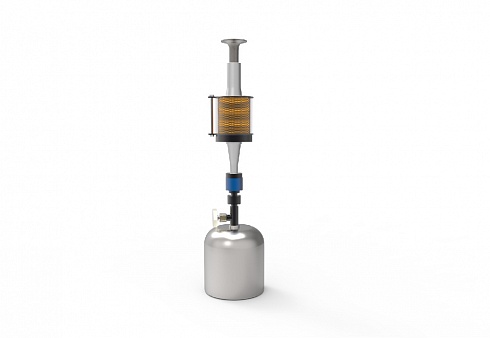

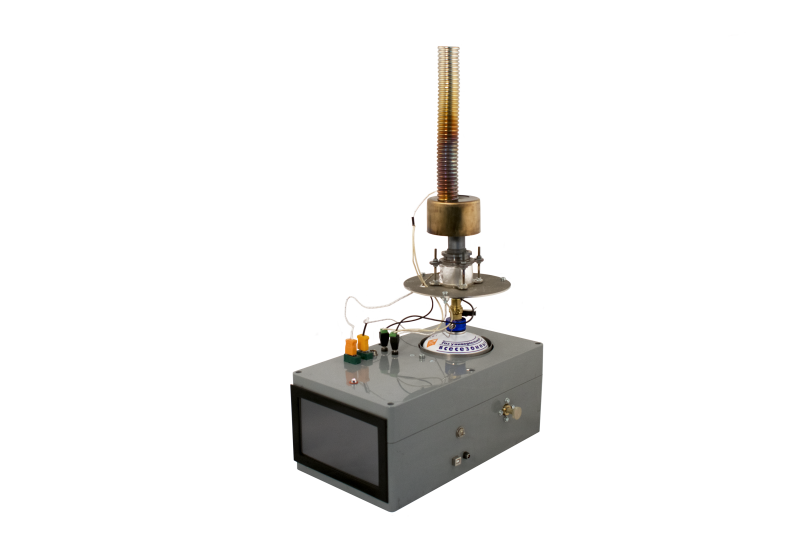

Учебно-методический набор предназначен для практического ознакомления с электрохимическими источниками электрического тока и каталитическими горелками.
Принцип действия электрохимических источников электрического тока основан на прямом преобразовании химической энергии окисления топлива в электрическую в высокотемпературных твёрдооксидных топливных элементах (ТОТЭ) планарного типа.
Управление учебно-методическим набором и регистрация параметров его работы может производиться при помощи персонального компьютера.
Проведение лабораторно-практических занятий позволяет изучить:
· Электрохимические источники тока, принцип действия которых основан на прямом преобразовании химической энергии окисления топлива в электрическую
· Принцип работы ТОТЭ и их конструктивные особенности
· Газодинамические процессы в инжекционных системах
· Каталитическое горение
· Риформинг (каталитическое получение синтез-газа для работы ТОТЭ)
Спецификация:
· Каталитическая горелка с инжекционной системой подачи топлива и воздуха и механизмом регулировки газовоздушной смеси в определённом соотношении к стехиометрии: 1 шт.
· Каталитический риформер для получения синтез-газа: 1 шт.
· Каталитический дожигатель уходящих газов: 1 шт.
· ТОТЭ планарного типа: 1 шт.
· Система подачи топлива: 1 шт.
· Система подвода и отвода воздуха: 1 шт.
· Датчик наличия СО в уходящих газах: 1 шт.
· Термопарный датчик для регистрации температуры в горячей зоне: 1 шт.
· Газовый баллон (масса газа ~ 0,45 кг): 1 шт.
· Цифровой измеритель силы тока и напряжения ТОТЭ: 1 шт.
· Регулируемый нагрузочный резистор для возможности измерения вольт-амперной характеристики ТОТЭ: 1 шт.
· Цифровой термометр с термопарным датчиком для измерения температуры горячих газов в районе ТОТЭ с подачей звукового сигнала, в случае превышения её предельно допустимых значений: 1 шт.
· Измеритель наличия СО в уходящих газах с подачей звукового сигнала в случае превышения ПДК СО: 1 шт.
· Светодиодный индикатор от термопарного датчика нагрева элементов конструкции свыше установленной температуры: 1 шт.
· Разъём для подключения персонального компьютера: 1 шт.
Лабораторные работы:
· Практические измерения выходных электрических параметров ТОТЭ в режиме реального времени
· Измерение температуры горячей зоны в режиме реального времени
· Контроль содержания СО в отходящих газах
· Регулировка инжекционной системы с целью получения газовоздушной смеси с оптимальным соотношением газа и воздуха для выработки синтез-газа, а также стехиометрической смеси полного окисления топлива на каталитической сетке
