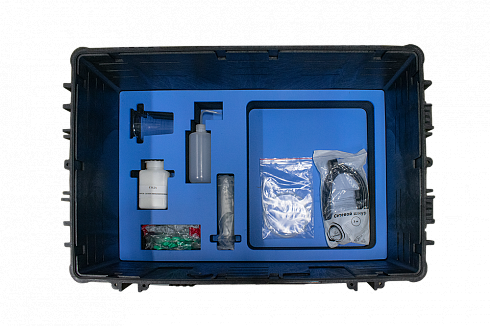

Набор предназначен для лабораторных и опытно-конструкторских работ, где требуется продемонстрировать возможности проточной батареи, как системы для запасания и хранения электроэнергии, сглаживания скачков в централизованной энергосети.
Может применяться в качестве лабораторного оборудования студентами ВУЗов, специализированных учебных заведений, работниками организаций, чья деятельность связана с моделированием электрических сетей, объединяющих различные типы генераторов и потребителей электроэнергии.
Примеры исследовательских работ:
-
Лабораторная работа «Сборка и запуск накопителя электроэнергии с жидким электроактивным компонентом».
-
Определение нагрузочных и/или заряд-разрядных характеристик накопителя электроэнергии (удельной мощности заряда и разряда, КПД энергетического цикла без учета и с учетом потерь энергии на подачу электролита). Выполняется с использованием потенциостата.
-
Влияние типа и/или состава электролита на нагрузочные и заряд-разрядные характеристики накопителя электроэнергии. Работа включает в себя монтаж установки, приготовление электролита по одной из рекомендованных в методическом пособии методик с последующим проведением измерений.
-
Определение потерь емкости электролита в ходе заряд-разрядного циклирования. Работа основана на продолжительном заряд-разрядном испытании (не менее 10 циклов) батареи с сернокислым ванадиевым электролитом.
-
Определение эффективности функционирования модели электросети, состоящей из периодически действующего источника, накопителя и потребителя. Ресурсный набор участвует в работе в качестве накопителя, периодически действующий источник, потребитель и прочие элементы модели набираются из линейки стендов компании Инэнерджи.
- Габариты упаковки (ДхШхВ): 320х300х500 мм
- Масса упаковки: 2 кг
- Номинальная мощность проточной редокс-батареи на сернокислом ванадиевом электролите с содержанием ванадия и серной кислоты 1 и 4 моль/л 15 Вт
- Номинальное напряжение РБ 5 В
- Возможность автономной работы Есть
- Количество РБ 1 стек
- Расположение стека Сверху
- Форма поперечного сечения резервуаров Квадрат
- Объем резервуаров под электролит 1,5 л
- Встроенный модуль электронной нагрузки с возможностью отображения вольт-амперных характеристик 1 шт
- Номинальная энергоемкость РБ 20 Втч
